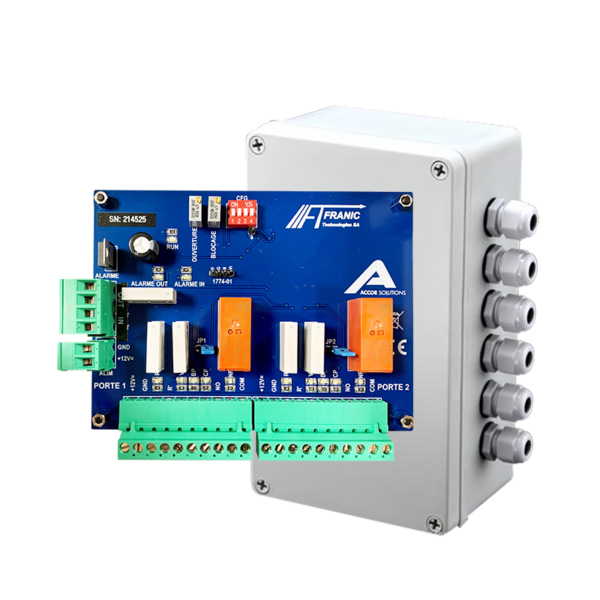

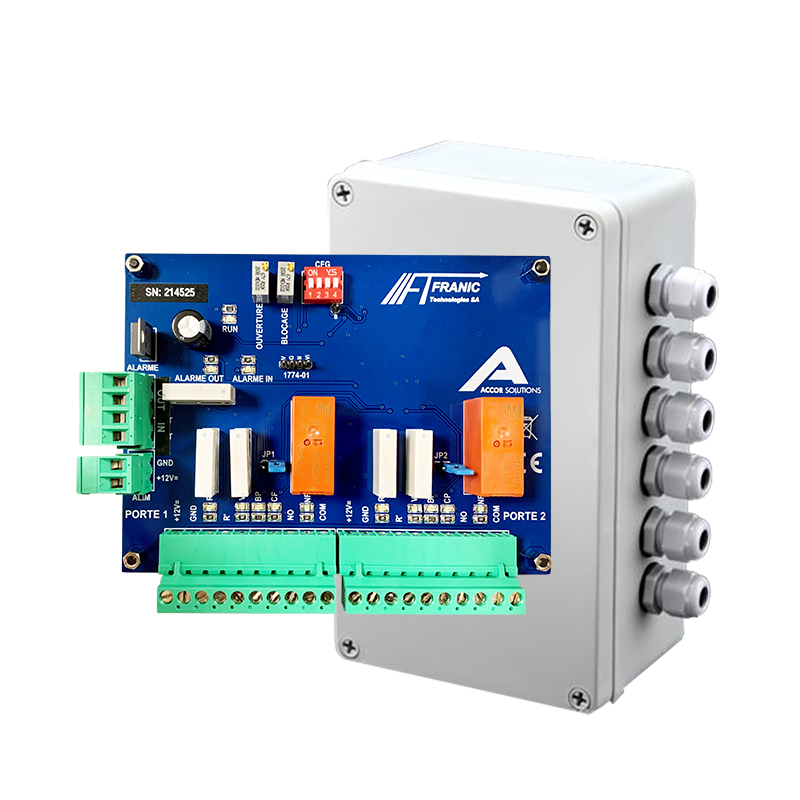

Gestion à effet de SAS 2 Portes

FCSAS2P

L’automate à effet de SAS permet l’interlockage entre 2 portes.
Il prend en charge les platines type sémaphore pour signaler l’état des portes.
Il permet aussi d’appliquer une temporisation entre 2 ouvertures et selon le sens de passage.
La solution est entièrement autonome et configurable par micro-interrupteurs pour les fonctions et par potentiomètres pour les temporisations.

Documentations :
Télécharger la fiche produit Automate de gestion SAS 2 portes

UGS : 170-1-1 Catégories : ,

Description

Les points fort  de l’automate de gestion 1 SAS avec 2 portes :

  • Effet de SAS entre 2 portes ( interlockage )
  • Fonctionnement autonome
  • Configuration simple
  • Gestion de sémaphores
  • Compatible Magic Switch de BEA
  • Temporisation durée de blocage entre 2 ouvertures
  • Contact d’inhibition de l’effet de SAS
  • Sortie alarme en cas de défaut
  • Report voyants leds sur la carte
  • Fabrication suisse



Principe de la gestion de SAS :

Le système de verrouillage des portes, aussi appelé ‘ effet de sas ’ ou ‘interlockage’, est utilisé pour limiter l’accès entre les zones dangereuses et les zones sûres.
Il veille à ce qu’une seule des portes connectées puisse être ouverte à tout moment.
Si une porte est ouverte, l’autre doit être fermée, ce qui signifie qu’il n’y a jamais de chemin direct vers l’extérieur.
On peut citer l’exemple d’un SAS à l’entrée d’une agence bancaire.

Le système de verrouillage peut également avoir une double fonction dans certains scénarios.
Par exemple, dans les salles blanches, ils maintiennent les contaminants externes comme la poussière à l’extérieur, tout en contenant les matières dangereuses à l’intérieur de la zone restreinte.
L’ouverture des portes est alors temporisée.

Une platine de signalisation lumineuse dite ‘sémaphore’ est placée de chaque côtés des portes pour indiquer si elle peut être ouverte ou non.
Un bouton poussoir pour demander l’ouverture peut y être intégré.
La carte gère nativement le  détecteur d’ouverture sans contact pour portes automatiques Magic Switch Chroma de BEA





Informations complémentaires

Alimentation

12 V DC

Consommation

300 mA

Nombre de porte(s) gérée(s)

2

Nombre de salle(s) gérées(s)

1

Entrées

2 entrées libres de potentiel pour les demandes d’ouverture (bouton poussoir, clavier à code, contrôle d’accès …)
2 entrées libres de potentiel pour les contacts de position des portes
1 entrée libre de potentiel pour inhiber l’effet de sas entre les portes

Sorties

2 sorties relais inverseurs (5 A @ 230 V AC)
4 sorties 12 V DC pour voyants leds rouges et verts
1 sortie relais NO (3 A@ 230 V AC) activé en cas de défaut (porte restée ouverte ou forcée, entrée alarme activée)

Raccordement

Borniers à vis débrochables

Réglages

Potentiomètres pour les temporisations
Commutateurs pour les modes de fonctionnement

Voyants d’état

Positions des portes
Demandes d’ouverture
Entrée alarme activée
Sortie de commandes de porte
Etat des voyants sémaphores
Sortie alarme activée
Entrée alarme activée

Coffret

En ABS, étanche IP66, IK07

Dimensions (L x H x P)

241 x 194 x 107 mm

Poids

1,4 Kg
