Extension alimentation intelligente de 2A

I-PRT-PSU2A
L’alimentation intelligente I-PRT-PSU2A délivre une alimentation de12VDC et 2A aux systèmes Protege WX et GX idéale pour les dispositifs de sécurité, de contrôle d’accès ou d’automatisation qui nécessitent une surveillance accrue des tensions de sortie, du niveau de charge de la batterie et du courant de sortie total délivré. Les informations de défaut secteur, température élevée ou de surcharge sont aussi transmises à travers le bus Protege.
La flexibilité de l’architecture modulaire Protege permet de connecter jusqu’à 250 extensions DIN.

Documentations :
Télécharger la fiche produit de l’alimentation intelligente Protege 2A

Description

Les points forts de l’alimentation connectée 12Vdc de 2 Ampères :

Puissance fiable
L’alimentation intelligente Protege 2A est capable d’alimenter un grand nombre de dispositifs avec une puissance totale combinée de 2 Ampères.
De plus, le module fournit également un courant de charge pour la batterie de 350 mA. Une source d’alimentation continue est maintenue avec l‘utilisation d’une batterie de secours, d’un niveau de maintenance optimal et d’une commutation transparente en cas de panne de secteur.
La batterie de secours, l’état du secteur et la température du module sont constamment surveillés et les défaillances sont communiquées au système Protege.

Surveillance intelligente
L’alimentation peut remonter des informations sur les tensions, les courants et la température du module au contrôleur Protege en s’enregistrant en tant que module d’extension analogique sur le réseau Protege.
Le contrôleur Protege peut ensuite stocker ces valeurs dans des registres système pouvant être visualisés en direct à partir du logiciel Protege. Cela permet de visualiser en direct les tensions, les courants et la température à cœur du système, ainsi que de les consigner pour les consulter à tout moment.

Communication
Port d’interface de communication unique RS-485 utilisé pour toutes les fonctions de communication réseau et interconnexion avec d’autres modules.

Mise à jour
En utilisant la dernière technologie flash et des supports de communication hautes performances, le micrologiciel peut être mis à jour à l’aide de l’utilitaire Loadit via le réseau du module système.

Mode connecté ou autonome
2 sorties de relais Form B peuvent être utilisées en tant que sorties programmables lorsque le module est en ligne, ou en tant que sorties d’état supplémentaires pour surveiller les défauts de la batterie et les pannes secteur lorsque le module est hors ligne ou en mode autonome.



Informations complémentaires

Tension d’alimentation

De 16 à 16.5 VAC 50-60 Hz

Courant d’entrée

3.15 A @ 16.5 VAC quand le courant total combiné = 2.5 A
2.2 A @ 16.5 VAC quand le courant total combiné = 1.7 A

Consommation

140 mA (Typique)

Courant total combiné

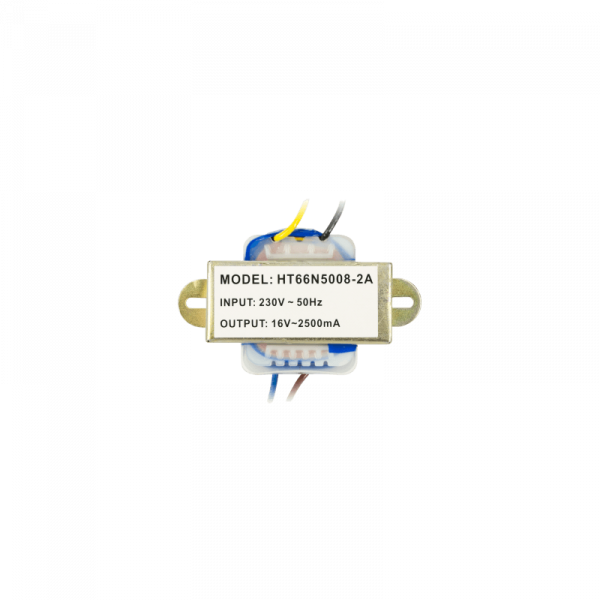

1.7 A (Max) en utilisant un transformateur 37/40 VA
2.5 A (Max) en utilisant un transformateur > 60 VA
Limité électroniquement à 2.5 A

Sortie DC

12.4 VDC, 1.0 A (Typique), coupure électronique à 1.85 A

Courant de charge de la batterie

350 mA (Typique)

Batterie basse

11,2 VDC

Restauration de la batterie

12,5 VDC

Extinction du module

9,4 VDC

Communication

Interface RS485 pour la communication sur le bus de modules Protege

Sorties PGM

2 sorties relais statiques, 50 mA 12V max chacune

Autoprotection du coffret

Entrée d’autoprotection dédiée

Informations systèmes

8 (internes)

Température de fonctionnement

De 0 à +50°C

Température de stockage

De -10 à +85 °C

Taux d’humidité

De 0 à +93% sans condensation, usage intérieur

Dimensions (L x H x P)

78,4 x 90 x 60 mm

Poids

183 g
