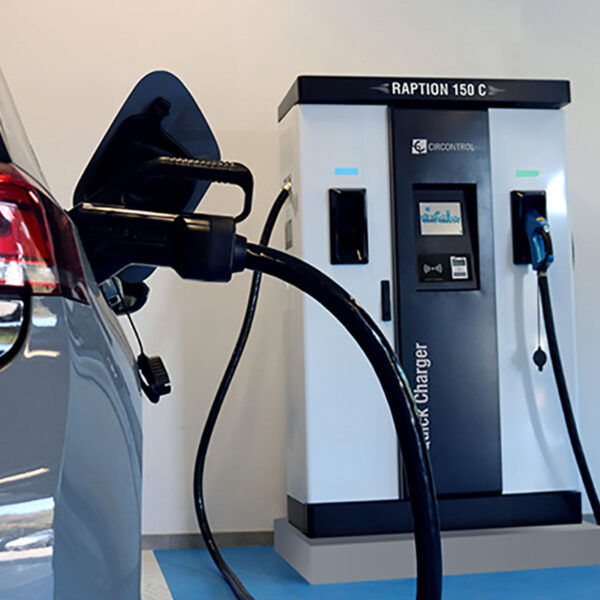

Station de recharge rapide Raption 150 kW compact

CLR150C

L’équilibre parfait entre puissance, design compact et fiabilité.

La station de recharge rapide pour véhicules électrique Circontrol Raption 150 Compact s’adapte parfaitement aux applications dans les quelles le temps de recharge du VE est un facteur crucial.
La Raption sera parfaite dans les stations-service et aires de repos des voies rapides, dans les centres commerciaux, ou pour les flottes de voitures professionnelles et autobus urbains.
La borne peut être installée dans tout environnement: des zones urbaines les plus élégantes aux zones industrielles, grâce à son design raffiné, flexible, mince et robuste, ce qui constitue également un atout indéniable.

Documentations :
Télécharger la fiche produit de la Circontrol Raption 150 kW compact

Description

Les points forts de la Station de recharge rapide Raption 150 kW compact pour voitures électriques et camions :

  • Recharge rapide 150 kW
  • Prises CCS et CHAdeMO
  • Puissance modulaire
  • Gestion de la charge
  • Grand écran tactile anti-vandalisme
  • Installation facilité avec la double porte frontale
  • Éclairage de courtoisie
  • Terminal de paiement intégré
  • Protocole OCPP
  • Station e recharge IP 54 et IK 10



Puissance modulaire

Sa technologie de puissance modulaire assure une excellente fiabilité et réduit les coûts, en permettant à la borne de poursuivre la charge en cas de défaillance de l’un des modules de puissance.

Haut rendement

Réduit la consommation d’énergie et les coûts d’exploitation grâce à un niveau constant à haut rendement en déconnectant certains modules de puissance lorsque le VE demande une moindre puissance de charge.

Gestion de la charge

La station Raption 150 compact permet de répartir la puissance disponible entre deux véhicules (par exemple 75 kW + 75 kW).
Cela permet d’utiliser la puissance maximale et de s’adapter aux nouvelles exigences du marché, les batteries étant de plus en plus puissantes.

Ecran tactile anti-vandalisme

Son écran tactile couleur anti-vandalisme de 8 pouces est lisible à la lumière du jour ; il affiche des instructions de charge simples et l’état opérationnel du chargeur, et permet de choisir la langue de l’interface.

Éclairage de courtoisie

L’expérience de l’utilisateur est améliorée par un éclairage de courtoisie intégré qui facilite la localisation du point de charge et aide à lire les instructions de fonctionnement lorsque le véhicule est stationné dans une zone peu éclairée.

Personnes à mobilité réduite

La hauteur des connecteurs et de l’écran satisfait aux normes internationales relatives aux personnes à mobilité réduite.

Terminal de paiement

Son terminal de paiement intégré (en option) offre une solution facile et intuitive qui améliore l’expérience de l’utilisateur.
Il n’est pas nécessaire d’être abonné à une plateforme : il suffit d’approcher la carte et de payer.

Zones résidentielles

Inclus appareil CEM de classe B pour utilisation en zone résidentielle.

Protection du connecteur

Sa conception unique de protection du connecteur, avec fonction de verrouillage (en option) et câble flottant, réduit le risque de rupture, ce qui allonge sa durée de vie et diminue les coûts d’exploitation.

Installation et maintenance

La double porte frontale à clé facilite l’accès à l’intérieur de la borne, l’installation de l’équipement et les opérations de maintenance préventive ou corrective.
Cela permet d’installer l’équipement sur un mur afin d’optimiser l’espace.



Voir nos autres solutions de mobilité électrique de la recharge à domicile en CA à la recharge rapide en CC

Informations complémentaires

Alimentation

400 V AC (± 10%), 50/60 Hz, 3P + N + Terre

Facteur de puissance

> 0,98

Efficacité

98 % à puissance nominale de sortie

Puissance apparente requise

163 kVA

Intensité d’entrée maximale (CA)

237 A

Puissance de sortie maximale

CCS : 150 kW
CHA : 100 kW

Intensité de sortie maximale

CCS : 375 A
CHA : 200 A

Tension de sortie

CCS : 150-920 V
CHA : 150-500 V

Conformités

CE/Combo-2
DIN 70121 ; ISO15118
IEC 61851-1 ; IEC 61851-23 ; IEC 61851-21-2
Compatible avec CHAdeMO

Protection électrique d’entrée

Déconnexion de l'interrupteur principal

Protection contre les surcharges

Disjoncteur miniature

Protection contre le courant différentiel

DDR Type B

Connexion au réseau

Ethernet 10 / 100 Base TX (TCP-IP)

Connexion sans fil UE

4G LTE / Wi-Fi Hotspot / GPRS / GSM
LATAM / APAC / 4G LTE / GPRS / GSM (en option)

Protocole de l’interface

OCPP 1.5 / OCPP 1.6J SM

Boîtier

Matériaux : Acier inoxydable
Protection : IP54
Résistance : IK10
Accès : double porte frontale avec serrure

Interfaces utilisateur

Écran couleur tactile 8 anti-vandale
Balise lumineuse RGB

Limitation de puissance de sortie

Par logiciel

Lecteur RFID

ISO/IEC 14443-1/2/3
MIFARE Classic

en option :
Legic Advant / Legic Prime
ISO 15693 / ISO 18092
Sony FeliCa

Longueur du câble

4 mètres (CCS, CHAdeMO)
5,5 m (tous les câbles) en option

Système de refroidissement

Ventilateurs

Niveau sonore

< 55 dBA

Compteur CA

Conforme aux normes EN 50470-1
EN 50470-3 (MID normes européennes)
IEC 62052-11

Température de fonctionnement

De -30 à +50 °C

Température de stockage

De -40 à +60 °C

Humidité maximale tolérée

De 5 à 95 % sans condensation

Dimensions (L x H x P)

510 x 1 130 x 1 810 mm (sans câble)

Poids

335 Kg
