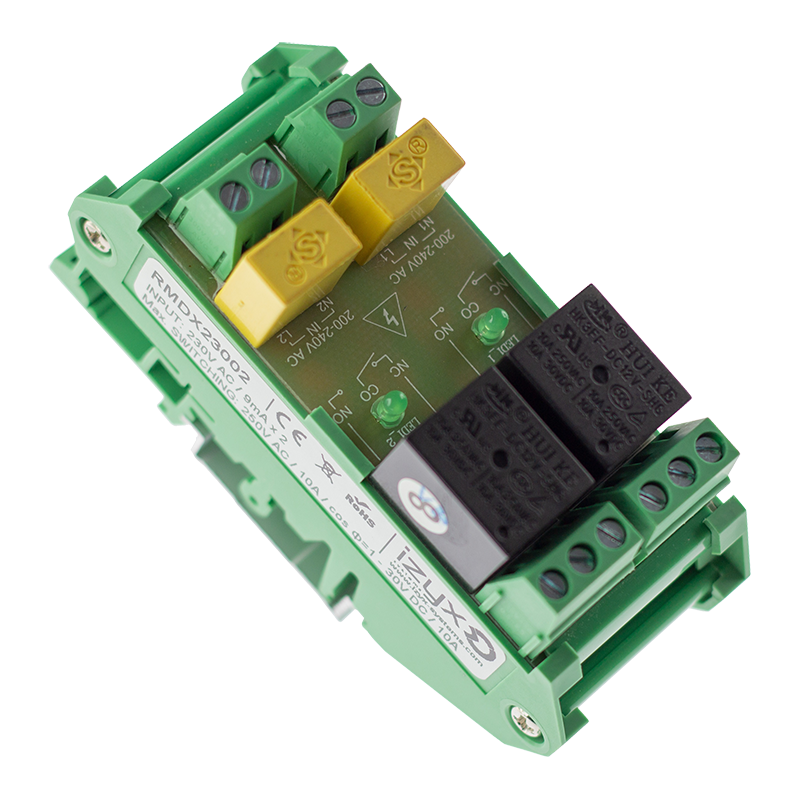

Platine module de 2 relais NO NF montage sur rail DIN RMDX 230 V Izyx Systems

Platine modules relais rail DIN

IXRDMX

Le module de relais d’interface Izyx Systems RMDX est monté sur une platine clipsable sur rail DIN.
La platine est équipée de 1 à 8 relais qui délivrent chacun un contact inverseur NO et NF. La tension de commande varie de 12 V DC à 230 V AC selon le modèle.
Le module 1 relais est souvent utilisé pour isoler un circuit et la version 2 relais pour dédoubler une information.
Le montage des modules relais sur une platine facilite l’intégration dans un coffret électrique ainsi que son raccordement.



Documentations :
Télécharger la fiche produit des platines modules relais rail DIN

Demander
un devis
UGS : 240-1 Catégories : , , ,

Description

Les points forts de la platine modules relais rail DIN :

La platine se fixe sur un rail DIN conventionnel et peut embarquer 1, 2, 4 ou 8 modules relais à contacts inverseurs (C – NO – NF).

  • Disponible en différentes versions selon la tension de commande souhaitée :
    – 12-30 V AC/DC
    – 48 V AC/DC
    – 230 V AC
  • Platines disponibles avec  1, 2, 4, ou 8 modules relais
  • Fourni avec rail DIN et double face



Accor Solutions s’évertue de proposer des produits de qualité au meilleur prix mais notre site internet et notre catalogue ne contiennent qu’une sélection de ses produits.
Merci de nous consulter pour toute autre référence de la marque Izyx Systems.

Informations complémentaires

Nombre de relais

1, 2, 4 , 8
Tension nominale de commande

12-30 V AC/DC
48 V AC/DC
230 V AC
Courant nominal de commande par relais

12-30 V AC/DC = 32 mA
48 V AC/DC = 10 mA
230 V AC = 9 mA
Type de relais

Contact(s) inverseur(s) par relais (NC/CO/NO)
Pouvoir de coupure maximum

250 V AC / 10 A (cos Φ = 1)
30 V DC / 10 A
Vitesse d’enclenchement / déclenchement

12-30 V AC/DC
48 V AC/DC = < 10 ms / 10 ms
230 V AC = 10 ms / 30 ms
LED(s) de signalisation

1 LED verte de signalisation par relais (LED ON = relais actif)
Compatibilité rail DIN

Selon EN 60 715 TH35
Directives / Normes

DIRECTIVE 2014/30/EU : EN61000-3-2:2019 – EN61000-3-3:2013+A1:2019 – EN61000-6-1:2007 – EN61000-6-3:2007+A1:2011+AC:2012
DIRECTIVE 2014/35/EU (Low voltage Directive) : EN61058-1:2018
Température de fonctionnement / RH

De -25 à +70 ° C / de 20 à 90 % RH
Dimensions (L x h x p) en mm

1 relais : 18 x 90 x 50
2 relais : 36 x 90 x 50
4 relais : 70 x 90 x 50
8 relais : 140 x 90 x 50
