Coffret rail DIN 2×3

I-EN-DIN-23

La vaste gamme de coffret d’ ICT vous permet de tirer le meilleur parti de votre matériel Protege.
Tous les boîtiers ont une porte amovible avec une serrure à clé pour un montage et une maintenance simples et rapides. L’espace est prévu au-dessus et au-dessous des emplacements des modules DIN pour l’ajout de presse-étoupes ou l’utilisation des points d’attache de câbles.
La plaque de propreté en façade cache le câblage et donne un aspect professionnel à l’installation, tout en permettant d’accéder facilement aux voyants LED des modules.
Le coffret dispose également d’un contact d’autoprotection à l’ouverture et à l’arrachement.

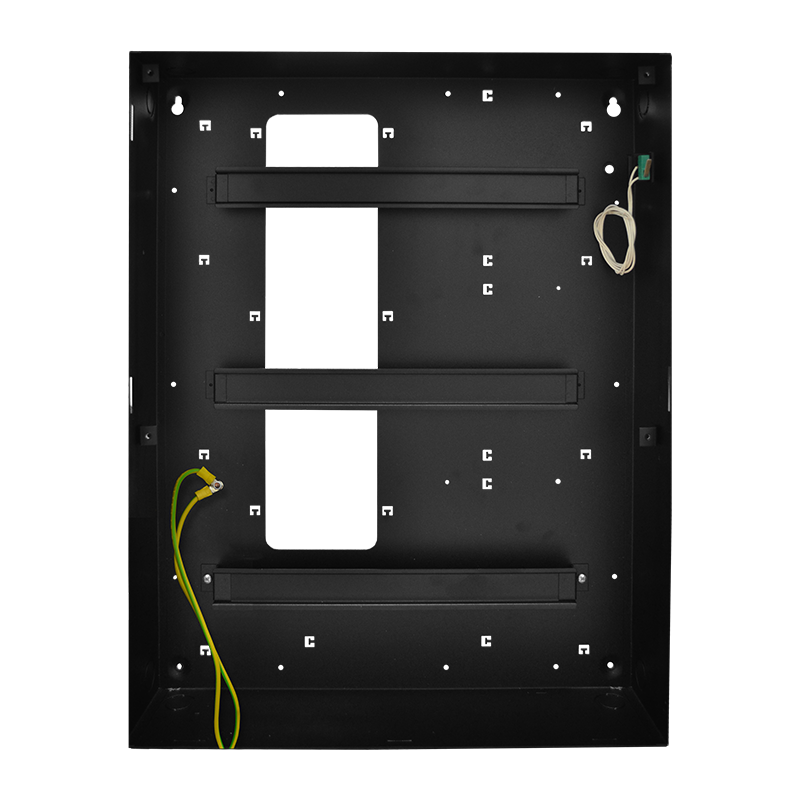

Le boitier EN-DIN-23 dispose de 6 emplacements pour modules DIN.

Documentations :
Télécharger la fiche produit du coffret I-EN-DIN-23



Description

Les points forts des coffrets ICT rail DIN :

Conception robuste
Fabriqué en acier laqué de 1 mm d’épaisseur, le boîtier est structurellement robuste.
Le boîtier est classé IP50, où les températures peuvent varier entre -10 et +40 ° C avec une humidité relative moyenne d’environ 75 % (sans condensation).

Accès facile et maintenance
Le boîtier comporte une porte amovible et un panneau de protection amovible pour un montage et une maintenance simples et rapides. Le panneau de protection protège le câblage et donne une apparence professionnelle à l’installation, tout en permettant un accès facile aux indicateurs LED de la face avant des modules à rail DIN installés. Vous pouvez également retirer le rail inférieur pour installer une batterie de 7 Ah.

Installation et fonctionnement
Les trous de clavette à l’arrière du boîtier facilitent le montage en surface sur un mur intérieur. Les orifices de ventilation permettent une circulation d’air adéquate pour éviter la surchauffe.

Contact d’autoprotection
Le boîtier comprend un contact de sécurité utilisé pour envoyer les informations au poste de surveillance ou à l’ordinateur distant lors de l’ouverture du boîtier ou s’il est arraché du mur.

Raccordement sûr et propre
Un espace de 25 mm est prévu au-dessus et au-dessous des emplacements des modules DIN pour un raccordement facile où l’utilisation d’attaches pour câble permettra un câblage sûr et propre. Plusieurs entrées prédécoupées pour la goulotte et le câblage sont disponibles à des emplacements pratiques sur le corps de l’armoire.

Connexion à la terre
Les faisceaux de câbles de connexion pour la mise à la terre du boîtier et de la porte sont fournis.

Connexion électrique
Comprend une prédécoupe pour un connecteur de tension secteur IEC à montage sur panneau standard.

Accessoires inclus
Le boîtier est fourni avec un ensemble d’accessoires comprenant:

  • Une serrure avec 2 clés
  • Un contact de sabotage

Informations complémentaires

Matériau

Acier laqué de 1 mm d\'épaisseur

Passage de câbles

7 trous prédécoupés
1 trou prédécoupé pour une prise IEC

Attaches pour câbles

20 points pour attacher les câbles

Raccordement à la terre

Câbles de liaison inclus pour la connexion à la terre du boîtier

Autoprotection du boitier

Contact à l’ouverture de la porte et à l’arrachement du coffret

Verrouillage

Serrure à clé

Indice de protection

IP50

Dimensions (L x H x P)

550 x 443 x 102 mm

Poids

8.2 Kg
