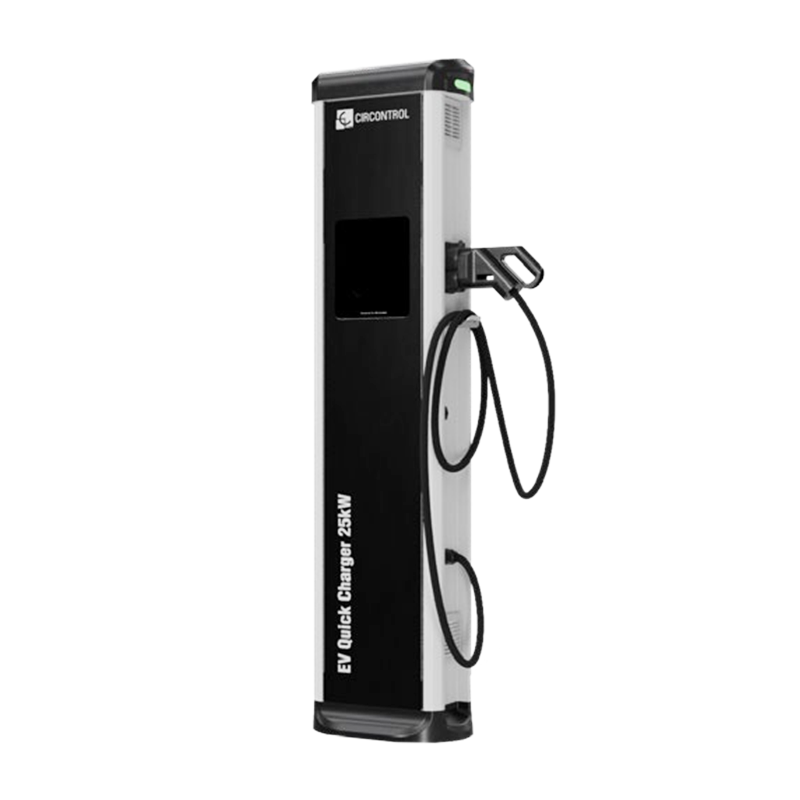

Borne eVolve Rapid Maître – Satellite 25 kW

CLBERM-CLVERS

La série eVolve Rapid est conçue pour permettre une recharge en courant continu sur un format réduit, pour des situations où la recharge en courant alternatif n’est pas suffisante, améliorant ainsi la vitesse de recharge et réduisant l’investissement.
Le système Maître-Satellite peut être combiné avec toute la gamme eVolve (CA) et Raption (CC).
Parfait pour tous les types d’emplacement avec plusieurs points et différentes vitesses de charge.
Deux formats existent selon l’installation : Wallbox et borne.

Documentations :
Télécharger la fiche produit de la borne Circontrol eVolve Rapid maître – satellite

Description

Les points forts de la solution de recharge VE rapide multiple Circontrol eVolve Rapid  25 kW :

  • Recharge VE rapide en CC de 25 kW
  • Prises CCS 2
  • Système de charge modulaire mixte : peut être combiné avec toute la gamme eVolve (CA) et Raption (CC).
  • Gestion de la charge
  • Evolutif
  • Grand écran tactile anti-vandalisme
  • Compteurs certifiés MID
  • Terminal de paiement sans-contact intégré
  • Protocole OCPP
  • Borne de recharge IP 54 et IK 10



Taille réduite pour une borne de recharge VE rapide

Avec un boîtier CA de petite taille, l’eVolve Rapid est capable de fournir une charge CC rapide de 25 kW pour n’importe quel véhicule de la recharge.

Technologie évolutive

La gamme eVolve Rapid a été conçue avec la technologie de la gamme Raption pour fonctionner dans une plage de tension de 200 à 920 V.
Cela lui permet de s’adapter aux nouveaux et futurs modèles de véhicules électriques et de faciliter la recharge de véhicules électriques plus lourds (comme les bus ou les camions).

Système de charge modulaire

Les chargeurs eVolve et eVolve Rapid peuvent être utilisés comme maîtres et/ou satellites dans le même système de charge, et un chargeur Raption peut même être utilisé comme maître pour tous les chargeurs.
Cela permet un système de charge modulaire mixte unique, combinant Master-Satellite et CA-CC, adaptant tous les environnements de charge à chaque besoin.

Équilibrage de la charge

Pour les environnements sans accès aux systèmes de back-end (OCPP), une fonction d’équilibrage de la charge CA avec contrôle de l’utilisateur par RFID est fournie.

Point central

Un seul modem de l’appareil maître peut être utilisé comme point d’intégration administrateur (via OCPP 1.5, 1.6J ou 2.0 à l’avenir), ce qui réduit les coûts opérationnels.



Écran couleur tactile

Son écran couleur tactile anti-vandalisme de 8 pouces est lisible à la lumière du jour.
De plus, non seulement il affiche des instructions de charge simples et l’état opérationnel du chargeur, mais il permet également à l’utilisateur de choisir sa langue parmi plus de 30 disponibles.



Certification MID

Pour répondre aux besoins de facturation les plus exigeants, la série eVolve Rapid comprend des compteurs MID certifiés.



Installation et maintenance

Sa porte frontale avec serrure et clé de sécurité facilite l’accès pour la maintenance et rend le vandalisme plus difficile.
Il peut également être installé à côté d’un mur.



Informations complémentaires

Alimentation

400 V AC (± 10%), 50/60 Hz, 3P + N + Terre

Facteur de puissance

> 0,98

Efficacité

94 % à puissance nominale de sortie

Puissance apparente requise

27 kVA

Intensité d’entrée maximale (CA)

39 A

Puissance de sortie maximale

25 kW

Intensité de sortie maximale

70 A

Tension de sortie

De 150 à 920 V DC

Conformités

CE/Combo-2
(DIN 70 121 ; ISO 15118)
IEC61851-1 ; IEC61851-23
IEC61851-21-2

Protections de sécurité

DDR Type B 30 mA
MCB courbe C

Raccordement

CCS 2

Boîtier

Matériaux : Aluminium et ABS
Protection : IP54
Résistance : IK10
Accès : porte frontale avec serrure

Support de câble

Porte-connecteur et rouleau de câble intégré

Témoin lumineux d’état

Témoin RVB
Ecran 8" tactile et anti-vandalisme (borne maître)

Température de fonctionnement

De -5 à +45 °C, humidité relative de 5 à 95 % sans condensation

Kit basse température (Option)

De -30 à +45 °C, humidité relative de 5 à 95 % sans condensation

Dimensions (L x H x P)

480 x 1750 x 290 mm

Poids

70 Kg
